Jak sprawdzić mocowanie śmigła?

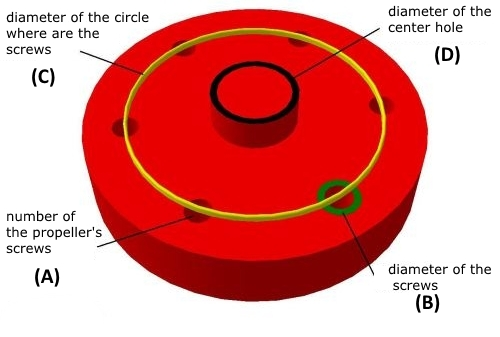

Co oznacza zapis 6 M8 d75?

To oznaczenie sześciu śrub M8 rozłożonych na okręgu o średnicy 75 mm. Nie określa samoistnie wszystkich wymiarów instalacji: trzeba jeszcze sprawdzić otwór centrujący i wymagania dotyczące elementów mocujących. Inne śruby, podkładki lub dystanse dobiera się według dokumentacji konkretnego zestawu.

Otwór centrujący i powierzchnie styku

Sprawdź średnicę części centrującej oraz stan powierzchni, z którymi styka się śmigło. Wątpliwości dotyczące kołnierza, dystansu lub docisku wyjaśnij przed montażem. Nie kompensuj luzu przypadkowymi tulejkami i nie zmieniaj elementów mocowania bez potwierdzenia ich zastosowania.

Kierunek obrotów wymaga punktu odniesienia

W dokumentacji kierunek obrotów może być podany z określonej strony obserwacji. Porównuj oznaczenia zgodnie z tą samą konwencją. Jeżeli opis napędu i śmigła używa innych określeń, prześlij oba zapisy do sprawdzenia — samo słowo lewy lub prawy może nie wystarczyć.

Co przesłać do sprawdzenia?

Pomiar wykonuj właściwymi narzędziami. Jeśli nie możesz go wiarygodnie wykonać, zaznacz to w zapytaniu zamiast wpisywać wartość orientacyjną jako pewny wymiar.

• Zdjęcie kołnierza z przodu i z boku.
• Odczytane oznaczenia przekładni.
• Liczbę śrub, ich średnicę i okrąg otworów.
• Średnicę otworu centrującego i oznaczenie obecnego śmigła.
